Combien de disjoncteurs peuvent être installés dans un panneau ?

Salut! En tant que fournisseur de disjoncteurs, on me pose souvent la question : « Combien de disjoncteurs peut-on installer dans un panneau ? » Il s'agit d'une question cruciale, en particulier pour les professionnels de l'industrie électrique ou les propriétaires qui cherchent à moderniser leurs systèmes électriques. Dans ce blog, je vais détailler les facteurs qui déterminent le nombre de disjoncteurs que vous pouvez installer dans un panneau et partager quelques informations pratiques.

Comprendre les panneaux électriques

Tout d’abord, parlons des panneaux électriques. Ce sont comme les centres nerveux de votre système électrique, distribuant l’énergie aux différents circuits de votre maison ou de votre entreprise. Ils sont disponibles en différentes tailles et configurations, et le nombre de disjoncteurs qu'ils peuvent accueillir dépend de plusieurs facteurs.

L'un des principaux facteurs est l'ampérage du panneau. Cette valeur indique la quantité maximale de courant électrique que le panneau peut gérer en toute sécurité. L'intensité nominale courante des panneaux résidentiels est de 100 ampères, 150 ampères et 200 ampères. Plus l'intensité nominale est élevée, plus le panneau peut généralement prendre en charge de disjoncteurs.

Un autre facteur important est l’espace physique à l’intérieur du panneau. Chaque disjoncteur occupe un certain espace et il doit y avoir suffisamment d'espace pour une ventilation et un câblage appropriés. Les fabricants de panneaux conçoivent leurs produits avec des dimensions et des dispositions d'emplacement de disjoncteur spécifiques. Il est donc essentiel de choisir un panneau pouvant accueillir le nombre de disjoncteurs dont vous avez besoin.

Calcul du nombre de disjoncteurs

Passons maintenant au vif du sujet : calculer le nombre de disjoncteurs pouvant être installés dans un panneau. Vous devez suivre quelques étapes :

Étape 1 : Déterminer l'intensité nominale du panneau

Regardez l'étiquette sur le panneau pour connaître son ampérage. Ces informations sont généralement clairement indiquées. Par exemple, si votre panneau est évalué à 200 ampères, c'est le courant maximum qu'il peut gérer.

Étape 2 : Considérez les tailles des disjoncteurs

Les disjoncteurs sont disponibles en différentes tailles, généralement mesurées en ampères. Les tailles courantes de disjoncteurs incluent 15 ampères, 20 ampères et 30 ampères. Les appareils ou circuits plus gros nécessitant une puissance plus élevée nécessiteront des disjoncteurs plus gros.

Pour calculer l'ampérage total de tous les disjoncteurs que vous envisagez d'installer, vous devez multiplier le nombre de chaque type de disjoncteur par son ampérage, puis les additionner. Par exemple, si vous disposez de dix disjoncteurs de 15 ampères et de cinq disjoncteurs de 20 ampères, l'ampérage total serait de (10 x 15) + (5 x 20) = 150 + 100 = 250 ampères.

Cependant, vous ne pouvez pas simplement installer des disjoncteurs dont la somme correspond à l'ampérage nominal du panneau. Il faut laisser une certaine marge de sécurité. Les codes électriques exigent généralement que l'ampérage total de tous les disjoncteurs d'un panneau ne dépasse pas 80 % de l'ampérage nominal du panneau. Ainsi, pour un panneau de 200 ampères, l'ampérage total des disjoncteurs ne doit pas dépasser 0,8 x 200 = 160 ampères.

Étape 3 : Tenir compte de l'espace physique

Même si les calculs d'ampérage autorisent un certain nombre de disjoncteurs, vous devez quand même vous assurer qu'ils s'adapteront physiquement. Certains panneaux ont un nombre limité d'emplacements et chaque emplacement ne peut accueillir qu'un type spécifique de disjoncteur. Vous devrez peut-être choisir un panneau avec plus d'emplacements ou utiliser des disjoncteurs tandem (également appelés disjoncteurs duplex) dans certains cas. Les disjoncteurs tandem sont conçus pour insérer deux circuits dans un seul emplacement, mais tous les panneaux ne permettent pas leur utilisation, alors vérifiez les spécifications du panneau.

Autres considérations

Il y a quelques autres choses à garder à l’esprit lors de l’installation de disjoncteurs dans un panneau :

Charge du circuit

Il est important de calculer avec précision la charge sur chaque circuit. La surcharge d'un circuit peut provoquer le déclenchement fréquent du disjoncteur ou, dans le pire des cas, présenter un risque d'incendie. Assurez-vous de connaître les besoins électriques de tous les appareils et appareils qui seront connectés à chaque circuit.

Codes électriques

Les codes électriques varient selon l'emplacement et il est essentiel de s'y conformer. Ces codes sont en place pour assurer la sécurité de votre système électrique. Ils couvrent tout, du dimensionnement et de l'installation du disjoncteur aux méthodes de câblage. Consultez toujours un électricien agréé ou une autorité électrique locale si vous n'êtes pas sûr des exigences du code.

Expansion future

Pensez à vos futurs besoins électriques. Si vous envisagez d'ajouter d'autres appareils ou circuits à l'avenir, cela pourrait être une bonne idée d'installer un panneau plus grand ou de laisser des emplacements vides pour les futurs disjoncteurs. Cela peut vous éviter les tracas et les coûts liés à la mise à niveau ultérieure du panneau.

Produits connexes

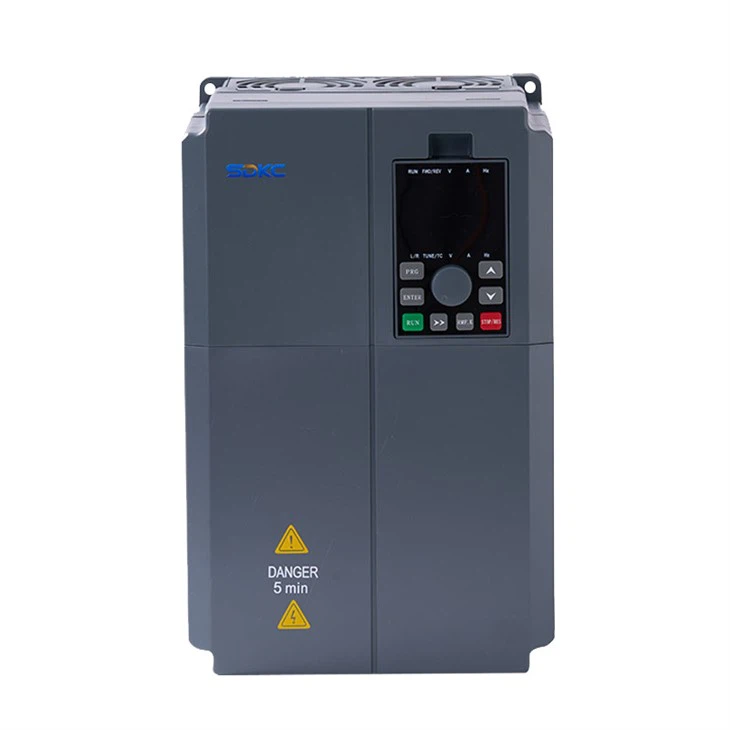

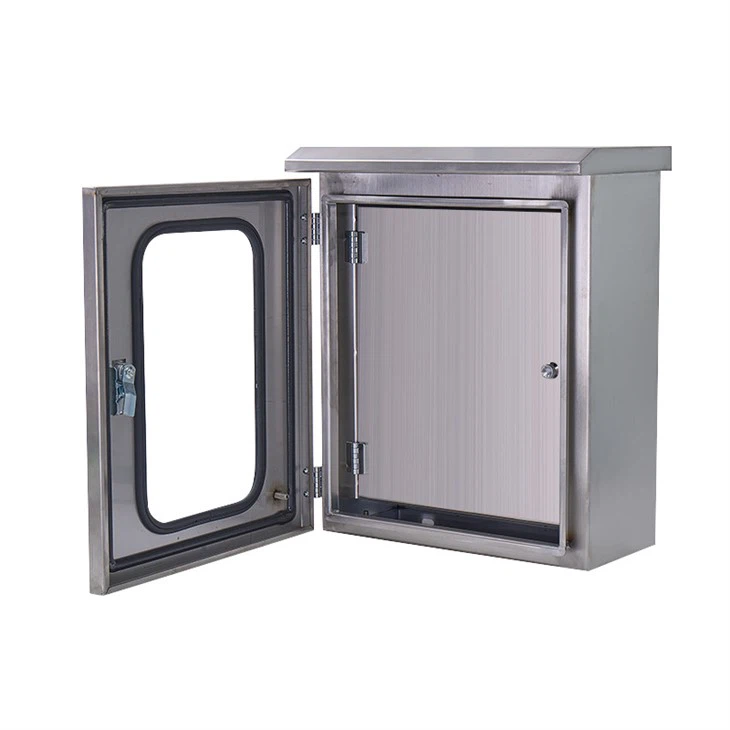

En tant que fournisseur de disjoncteurs, je souhaite également mentionner certains de nos produits connexes qui pourraient être utiles dans vos projets électriques. Nous proposons unConvertisseur de fréquence pour ventilateurs et pompesce qui peut vous aider à contrôler plus efficacement la vitesse et la consommation d'énergie de vos ventilateurs et pompes. NotreContacteur CJ20est un choix fiable pour contrôler les circuits électriques, et il est connu pour sa durabilité et ses performances. Et si vous avez besoin d'un endroit pour loger vos composants électriques à l'extérieur, notreBoîte de distribution extérieureest une excellente option, conçue pour protéger votre équipement des éléments.

Conclusion

Alors, combien de disjoncteurs peuvent être installés dans un panneau ? Eh bien, cela dépend de l'ampérage du panneau, de l'espace physique et de l'ampérage des disjoncteurs que vous souhaitez utiliser. En suivant les étapes que j'ai décrites et en tenant compte d'autres facteurs tels que la charge du circuit, les codes électriques et l'expansion future, vous pouvez prendre une décision éclairée.

Si vous êtes à la recherche de disjoncteurs ou de l'un de nos autres produits électriques, n'hésitez pas à nous contacter pour une négociation d'achat. Nous sommes là pour vous aider à trouver les solutions adaptées à vos besoins électriques.
