Comment calculer la capacité de charge actuelle d'un boîtier de distribution ?

Le calcul de la capacité de transport de courant d'un boîtier de distribution est une étape cruciale pour garantir le fonctionnement sûr et efficace d'un système électrique. En tant que fournisseur de boîtiers de distribution, je comprends l'importance de ce calcul pour nos clients. Dans ce blog, je partagerai quelques informations et méthodes clés sur la façon de calculer la capacité de charge actuelle d'un boîtier de distribution.

Comprendre les bases de la capacité de charge actuelle

La capacité de transport de courant, également connue sous le nom d'intensité admissible, est la quantité maximale de courant électrique qu'un conducteur ou une boîte de distribution peut transporter en continu dans des conditions de fonctionnement normales sans dépasser sa température nominale. Le dépassement de cette capacité peut entraîner une surchauffe, susceptible de provoquer des dommages à l'isolation, des courts-circuits et même des incendies.

Facteurs affectant la capacité de transport de courant d'une boîte de distribution

1. Matériau conducteur: Le type de matériau conducteur utilisé dans le boîtier de distribution joue un rôle important dans la détermination de sa capacité de transport de courant. Le cuivre et l'aluminium sont les matériaux les plus couramment utilisés. Le cuivre a une conductivité plus élevée que l'aluminium, ce qui signifie qu'il peut transporter plus de courant pour la même section transversale. Par exemple, un conducteur en cuivre peut généralement transporter environ 1,2 à 1,5 fois plus de courant qu'un conducteur en aluminium de même taille.
2. Taille du conducteur: La section transversale du conducteur est directement proportionnelle à sa capacité de transport de courant. Une section transversale plus grande permet à plus d'électrons de circuler, réduisant ainsi la résistance et la génération de chaleur. Les codes électriques fournissent généralement des tableaux répertoriant le courant admissible des conducteurs en fonction de leur taille et de leur matériau. Par exemple, un fil de cuivre de calibre 14 a une intensité admissible inférieure à celle d'un fil de cuivre de calibre 10.
3. Température ambiante: La température de l'environnement environnant affecte la capacité de transport de courant d'un boîtier de distribution. Des températures ambiantes plus élevées réduisent la capacité du conducteur à dissiper la chaleur, ce qui réduit la capacité de transport de courant. Par exemple, si une boîte de distribution est installée dans un grenier chaud, son ampacité sera inférieure à celle si elle était installée dans un sous-sol plus frais. En règle générale, pour chaque augmentation de 1°C de la température ambiante au-dessus de la température nominale, le courant admissible du conducteur diminue d'un certain pourcentage.
4. Nombre de conducteurs dans un chemin de roulement: Lorsque plusieurs conducteurs sont installés dans un chemin de câbles (comme un conduit), la chaleur générée par chaque conducteur peut s'accumuler, réduisant ainsi la capacité globale de transport de courant. Le National Electrical Code (NEC) fournit des facteurs de déclassement pour différents nombres de conducteurs porteurs de courant dans un chemin de câbles. Par exemple, s'il y a plus de trois conducteurs porteurs de courant dans un conduit, l'intensité admissible de chaque conducteur doit être réduite.
5. Type d'isolation: Le type d'isolation utilisé sur les conducteurs affecte également la capacité de transport de courant. Différents matériaux isolants ont des températures nominales différentes, qui déterminent la température maximale que le conducteur peut atteindre sans dommage. Par exemple, les conducteurs avec isolation thermoplastique (comme le THHN) ont une intensité admissible différente de celle de ceux avec isolation en caoutchouc.

Calcul étape par étape de la capacité de charge actuelle

1. Déterminer les exigences de charge: Tout d'abord, vous devez calculer la charge électrique totale qui sera connectée au boîtier de distribution. Cela comprend toutes les lumières, appareils électroménagers, moteurs et autres appareils électriques. Pour les charges résistives (telles que les ampoules à incandescence), la puissance (P) en watts est liée au courant (I) et à la tension (V) par la formule P = IV. Pour les charges inductives (telles que les moteurs), vous devrez peut-être prendre en compte le facteur de puissance. Une fois que vous avez calculé la puissance totale de toutes les charges, vous pouvez trouver le courant total en utilisant la formule I = P/V.
   • Par exemple, si vous disposez d'un boîtier de distribution alimentant un radiateur de 1 000 watts et un moteur de 500 watts dans un système de 120 volts, la puissance totale est P = 1 000 + 500 = 1 500 watts. Le courant total est I = 1 500/120 = 12,5 ampères.
2. Sélectionnez le matériau et la taille du conducteur: Sur la base du courant total calculé, vous devez sélectionner un matériau et une taille de conducteur appropriés. Reportez-vous aux tableaux des codes électriques pour trouver le conducteur ayant une intensité suffisante. Par exemple, si votre courant calculé est de 12,5 ampères, vous pouvez choisir un fil de cuivre de calibre 14, qui a une intensité admissible de 15 ampères à une certaine température nominale selon le NEC.
3. Appliquer des facteurs de déclassement: Si les conditions d'installation s'écartent des conditions standard (telles qu'une température ambiante élevée ou plusieurs conducteurs dans un chemin de câbles), vous devez appliquer des facteurs de déclassement au courant admissible du conducteur sélectionné. Par exemple, si la température ambiante est de 40 °C et que le conducteur est évalué à 30 °C, et que le facteur de déclassement pour cette différence de température est de 0,82, vous devez multiplier le courant admissible du conducteur par 0,82.
4. Vérifiez le calibre du disjoncteur ou du fusible: Le disjoncteur ou le fusible protégeant le boîtier de distribution doit être évalué de manière appropriée pour éviter les situations de surintensité. La valeur nominale du disjoncteur doit être légèrement supérieure au courant calculé mais ne doit pas dépasser le courant admissible des conducteurs après déclassement. Par exemple, si votre courant calculé et déclassé est de 10 ampères, vous pouvez choisir un disjoncteur de 15 ampères.

Importance d'un calcul correct

Un calcul précis de la capacité de charge actuelle est essentiel pour plusieurs raisons. Premièrement, il assure la sécurité du système électrique. La surcharge d'un boîtier de distribution peut entraîner une surchauffe, ce qui peut endommager l'équipement et présenter un risque d'incendie. Deuxièmement, cela contribue au fonctionnement efficace du système. L'utilisation de conducteurs ayant le courant admissible correct réduit les pertes de puissance dues à la résistance, ce qui peut économiser de l'énergie et réduire les coûts d'exploitation.

Recommandations de produits

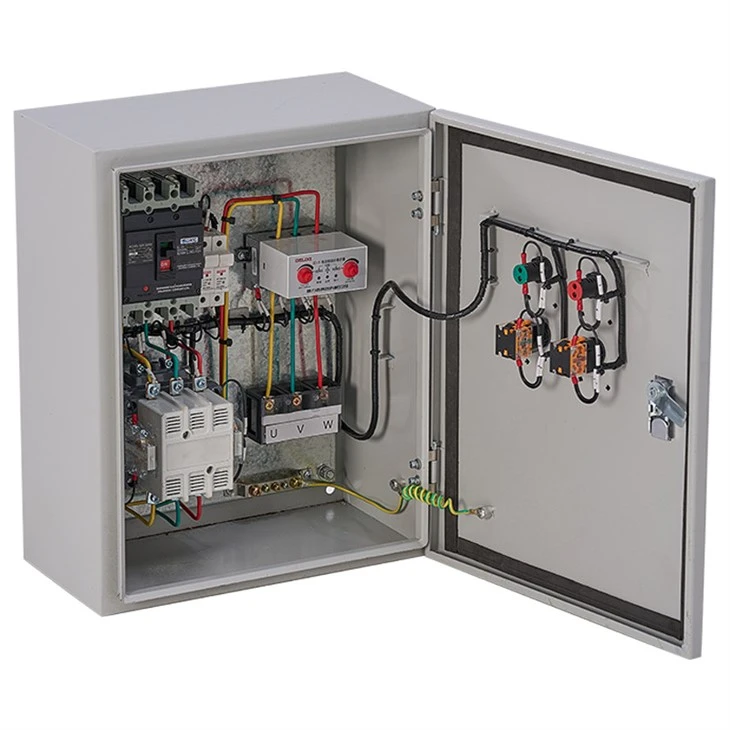

En tant que fournisseur de boîtes de distribution, nous proposons une large gamme de boîtes de distribution de haute qualité pour répondre aux différents besoins des clients. NotreBoîte de distribution de démarreur de contacteur de moteurest conçu pour les applications impliquant des moteurs, offrant un contrôle et une protection fiables. LeArmoire électrique au solest une excellente option pour la distribution d'énergie à grande échelle, offrant suffisamment d'espace pour les composants. Et pour les environnements dangereux, notreBoîte de distribution d'armoire antidéflagrantegarantit un fonctionnement sûr.

Contactez-nous pour plus d'informations

Si vous êtes intéressé par nos boîtes de distribution ou si vous avez besoin d'aide supplémentaire pour calculer la capacité de charge actuelle pour votre projet spécifique, nous vous encourageons à nous contacter pour une discussion sur l'approvisionnement. Notre équipe d'experts est prête à vous fournir des informations détaillées et des conseils pour vous assurer de faire le bon choix pour vos besoins électriques.
